প্রোডাক্ট পরিচিতি ও বিবরণ

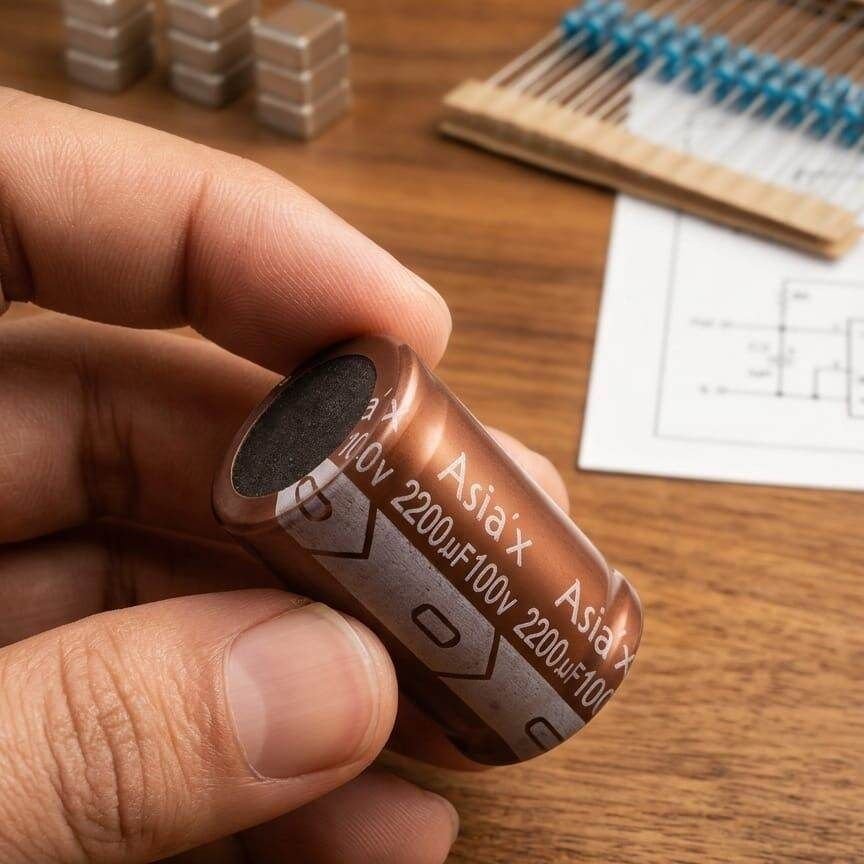

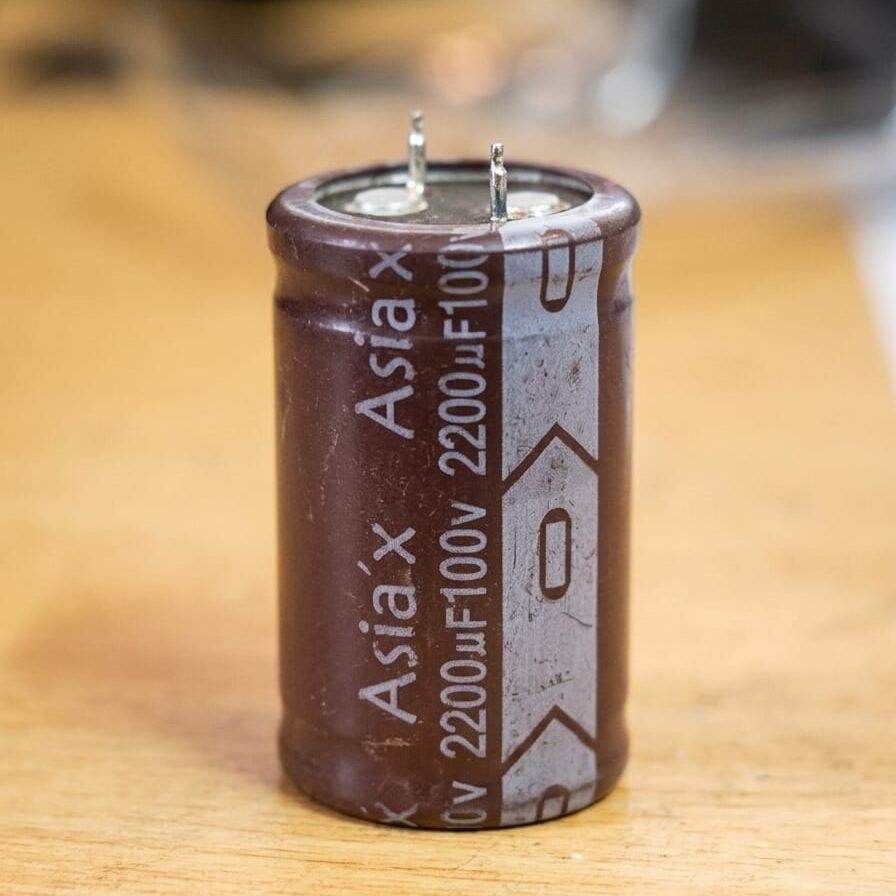

এটি একটি উচ্চ মানের Radial Polarized Aluminum Electrolytic Capacitor। সহজ ভাষায়, এটি একটি পোলারিটিযুক্ত (নির্দিষ্ট পজিটিভ ও নেগেটিভ টার্মিনাল বিশিষ্ট) ইলেকট্রনিক উপাদান, যা সার্কিটে বিদ্যুৎ শক্তি বা চার্জ সাময়িকভাবে জমা রাখতে এবং ফিল্টারিং করতে ব্যবহৃত হয়। এর গঠনশৈলী "Radial" বা খাড়া ধরণের, যার অর্থ এর দুটি পিন বা লেড নিচের দিকে সমান্তরালভাবে বের হয়ে থাকে।
মূল স্পেসিফিকেশন (Specifications):
- ক্যাপাসিট্যান্স (Capacitance): 2200uF (মাইক্রোফ্যারাড)। এটি সার্কিটে পর্যাপ্ত পরিমাণ চার্জ ধরে রাখতে সক্ষম।
- ভোল্টেজ রেটিং (Voltage-Rated): 100V (ভোল্ট)। অর্থাৎ, এটি সর্বোচ্চ ১০০ ভোল্ট পর্যন্ত নিরাপদে কাজ করতে পারে। সার্কিটের ভোল্টেজ এর চেয়ে বেশি হলে ক্যাপাসিটরটি নষ্ট বা ব্লাস্ট হয়ে যেতে পারে।
- মাউন্টিং টাইপ (Mounting): THT (Through-Hole Technology)। এটি পিসিবি (PCB) বোর্ডের ছিদ্রের ভেতর পিন ঢুকিয়ে সোল্ডারিং বা ঝালাই করার জন্য ডিজাইন করা হয়েছে।
- সহনশীলতা (Tolerance): $\pm20\%$।
- সর্বোচ্চ তাপমাত্রা (Maximum Temperature): 105°C। এটি সর্বোচ্চ ১০৫ ডিগ্রি সেলসিয়াস তাপমাত্রা পর্যন্ত দক্ষতার সাথে কাজ করতে পারে, যা একে গরম বা ভারী লোডের সার্কিটেও দীর্ঘস্থায়ী করে তোলে।
প্রধান বৈশিষ্ট্যসমূহ (Features)
- দীর্ঘস্থায়ী ও নির্ভরযোগ্য: এটি উচ্চ তাপমাত্রা সহনশীল এবং এর লিকিং কারেন্ট (Leakage Current) খুবই কম, যার ফলে এটি দীর্ঘদিন ভালো পারফর্ম করে।
- লো ইএসআর (Low ESR): এর ইন্টারনাল রেজিস্ট্যান্স কম হওয়ায় এটি দ্রুত চার্জ ও ডিসচার্জ হতে পারে।
- সহজ ইনস্টলেশন: এর ২-পিন বিশিষ্ট রেডিয়াল ডিজাইন সাধারণ এবং যেকোনো সার্কিট বোর্ডে সহজে বসানো যায়।
- নিরাপত্তা সতর্কতা: এটি একটি Polarized ক্যাপাসিটর। এর মানে হলো এর একটি নির্দিষ্ট পজিটিভ (+) এবং একটি নেগেটিভ (-) সাইড রয়েছে। ক্যাপাসিটরের গায়ে সাধারণ একটি ধূসর বা সাদা স্ট্রাইপ (দাগ) দিয়ে নেগেটিভ পিনটি চিহ্নিত করা থাকে। সার্কিটে উল্টো করে সংযোগ দিলে (ভুল পোলারিটি) এটি অতিরিক্ত গরম হয়ে বিস্ফোরিত হতে পারে বা আগুন ধরে যেতে পারে।
ব্যবহারের ক্ষেত্রসমূহ (Applications)
এই মানের ক্যাপাসিটর সাধারণত ভারী এবং পাওয়ার-সম্পর্কিত সার্কিটে বেশি ব্যবহৃত হয়:
- পাওয়ার সাপ্লাই ফিল্টারিং (Power Supply Filtering): এসি (AC) থেকে ডিসি (DC) করার পর লাইনে যে রিপল বা ওঠানামা (Ripple) থাকে, তা দূর করে একদম মসৃণ বা স্মুথ ডিসি পাওয়ার সাপ্লাই নিশ্চিত করতে এটি প্রধান ফিল্টার হিসেবে কাজ করে।
- অডিও অ্যামপ্লিফায়ার (Audio Amplifiers): বড় সাউন্ড সিস্টেম বা অডিও অ্যামপ্লিফায়ার সার্কিটে ব্যাকগ্রাউন্ডের ঘড়ঘড় বা 'হাম' (Hum Noise) কমানোর জন্য এবং বেস (Bass) পারফরম্যান্স বুস্ট করার জন্য এটি ব্যবহার করা হয়।
- ভোল্টেজ স্ট্যাবিলাইজার ও ইউপিএস (UPS/Stabilizer): আইপিএস, ইউপিএস বা ভোল্টেজ স্ট্যাবিলাইজারের মতো ডিভাইসে ভোল্টেজ লেভেল ধরে রাখতে সাহায্য করে।
- কপলিং ও ডিকপলিং (Coupling & Decoupling): বিভিন্ন ইলেকট্রনিক সার্কিটে অপ্রয়োজনীয় কম ফ্রিকোয়েন্সির সিগন্যাল ফিল্টার করতে এবং সিগন্যাল পাস করতে এটি ব্যবহৃত হয়।
এটি মূলত একটি সাধারণ উদ্দেশ্যের (General Purpose) নির্ভরযোগ্য ক্যাপাসিটর, যা বিভিন্ন ইলেকট্রনিক্স রিপেয়ারিং এবং নতুন প্রজেক্ট তৈরির কাজে বহুল ব্যবহৃত হয়।
